Acionamento do bloco Manifold através de um circuito de placa eletrônica


#1

Boa tarde.
Estou trabalhando em um projeto hidráulico que utiliza bloco Manifold de 15 válvulas, para acionar utilizamos uma placa eletrônica com 15 Relés e uma de backup.

A tensão que chega aos fios que conectam a válvula piloto não corresponde a da fonte, que é de 12V.
Estou com muita dificuldade em solucionar esse problema, não há problemas no relé e na placa.
Atenciosamente.
Pedro


#2

Dê mais informações, o seu problema está descrito apenas parcialmente. Tem como colocar um diagrama nem que seja rabiscado ? Qual é a tensão “errada” que chega ?


#3

Olá Ludicon.
Obrigado pela respsota.

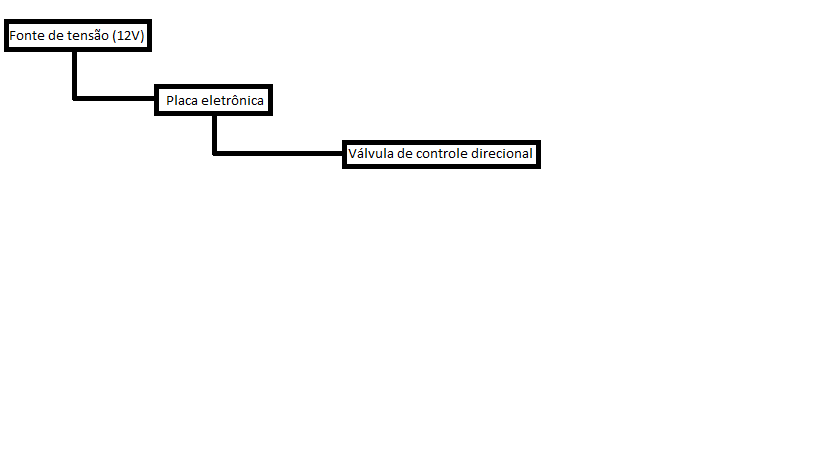

Bora lá

Fonte de tensão: Bateria 12V conectadas ao trator John Deere 5055E - Modelo 2014

Placa eletrônica: Placa com microcontrolador PIC conectada ao módulo de 16 relés.

Válvula direcional hidráulica ACT - 4WE6E 60 G24 NZ4L

Quando o conector não está plugado na válvula, a tensão varia de 9V a 11,5V, ao conectar-se a válvula a tensão cai para 12mV

O que já foi feito:

Os relés não apresentam problema, já foi testado em uma fonte de tensão de bancada.

O cabo e os conectores já foram substituídos.

Outros conectores já foram plugados a essa bobina e o problema não apareceu.

Links uteis:

http://www.actbr.com.br/valvulas-hidraulicas-direcionais-act/valvula-direcional-hidraulica-act-4we6e-60-g24-nz4l.html

https://www.google.com/search?q=Placa+com+microcontrolador+PIC+conectada+ao+módulo+de+16+relés.&source=lnms&tbm=isch&sa=X&ved=0ahUKEwih577SvfPfAhVlE7kGHTcfDHMQ_AUIDigB&biw=1366&bih=626#imgrc=6Ucg5tFRdY5sfM:


#4

A corrente que a sua eletrônica é capaz de fornecer não é suficiente.
As causas podem ser várias, não tem como adivinhar sem saber os detalhes do circuito, mas pode ser um transistor chaveador ou relê que não fornece corrente suficiente, fios/trilhas finos demais, etc.
Tente medir a corrente que as válvulas consomem e veja se está dentro dos limites da sua placa de relês.


#5

Realmente os fios são finos, e fazem um jump entre os 16 relés. A tensão nos terminais do relé não mudam.


#6

Você tem como acionar as válvulas diretamente e medir a corrente que elas consomem ?


#7

A partir de uma fonte que conecte diretamente na válvula?


#8

Exatamente. Coloque o amperímetro em série com um dos fios da válvula e ligue diretamente (presumo que você saiba usar o amperímetro).


#9

Voce poderia fazer um esquema por gentileza?


#10

http://www.newtoncbraga.com.br/index.php/almanaque-tecnologico/190-a/7388-amperimetro-alm278
Veja a primeira figura.


#11

Coloco meu multimetro na escala mais alta, já que vai passar corrente por dentro dele? Confere?


#12

Sua pergunta é imprecisa.
Se estiver fdalando da escala de corrente dio multimetro sim, use a mais alta.
Mas se não tem certeza de como fazer, é meljhor dar uma olhada em tutoriais na internet.
Um dos colegas aqui do fórum teve sorte em uma bateria de Lítio não explodir na cara dele por conta da medição feita de modo errado.


#13

Sim eu me referia a escala de corrente
